西北戈壁，拼荊斬棘——徠卡GNSS助力超長引水隧洞順利貫通！
在祖國西北的大戈壁上，建設者們正在修建一條備受矚目的引水工程。
該工程橫跨高達數千米的山脈，為此工程師們需要穿山開挖出一條長42KM，埋深達到2000多米的引水隧洞，高山地質條件復雜，開挖極其困難，工程量巨大。
工程未動，測量先行！
控制測量重要性：
一般隧道施工時，測量稍有不慎就會導致線路偏移，造成額外的成本投入，更別說如此重量級的隧洞工程，一旦測量工作出現問題，造成的損失將無法估量。
在隧洞工程的諸多測量任務中，項目的首級控制網測量尤為關鍵，其控制精度直接影響著隧洞最終是否能夠順利貫通。
GNSS靜態測量擁有精度高，可以全天候作業，操作簡單等特點，是目前各種大型工程項目中首級控制網測量的首選。而對于GNSS靜態測量來說，首先要考慮的無疑是能夠提供高質量GNSS數據的接收機以及簡單易用，結果可靠的后處理軟件。
項目難點：
在環境惡劣的西北戈壁進行GNSS靜態測量作業，有以下難點：
測區海拔落差較大，部分GNSS靜態點位只能依山布設，衛星信號遮擋嚴重，對GNSS天線的衛星信號跟蹤能力要求高；
本項目隧道全長42km，僅出入口可布設控制點，這就導致控制網的長邊超過42KM，而短邊不到3KM，長短邊問題嚴重；

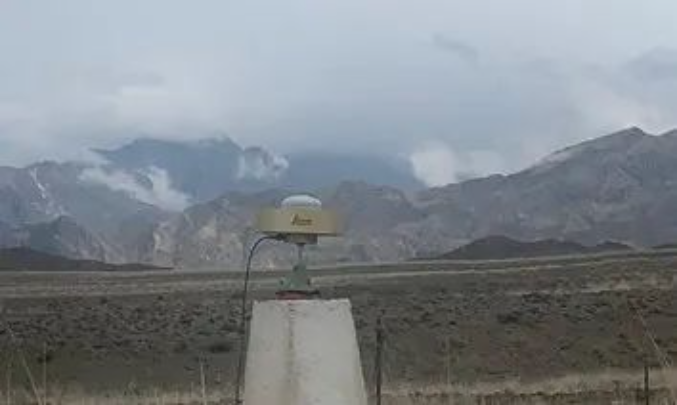

測區位于無人區域，作業環境惡劣，高海拔極低溫，且單個測量時段較長，非?？简炘O(shè)備在惡劣環境的可靠性以及持續作業能力。
技術方案：
珠聯璧合，相得益彰

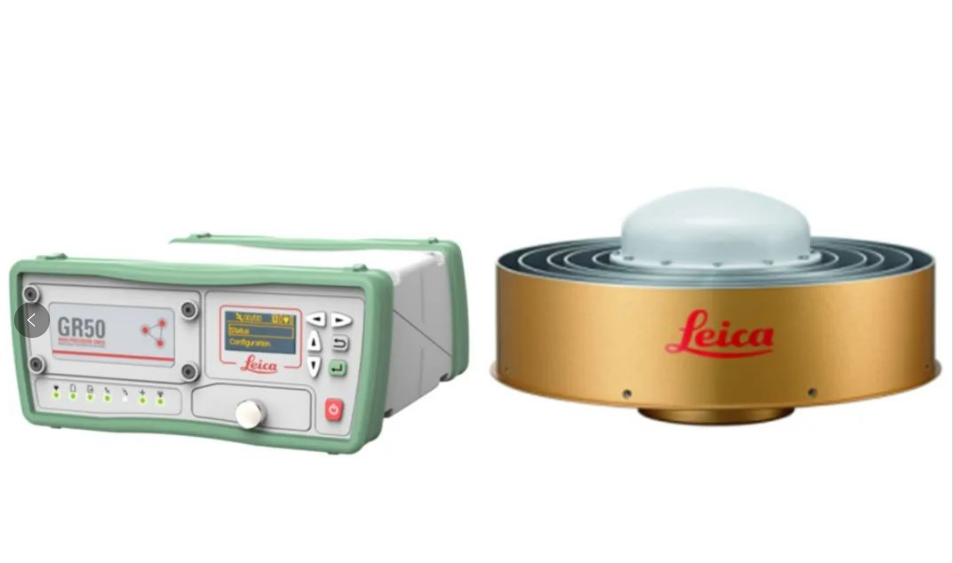

徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線

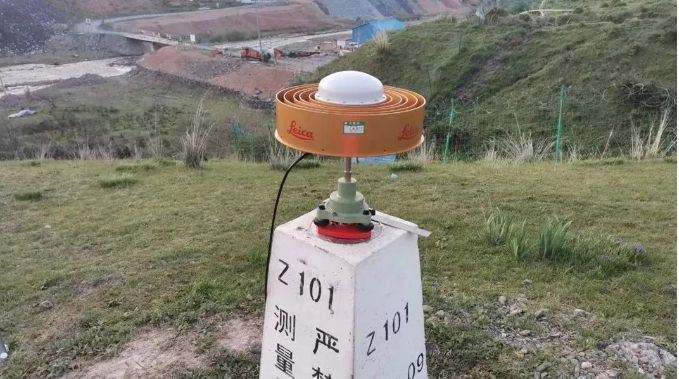

天線方面，徠卡AR20 GNSS天線采用了全新設計的3D扼流圈，增強了衛星跟蹤性能，具有出色的相位中心穩定性和無與倫比的抑制多路徑性能，在周圍遮擋嚴重的環境下徠卡AR20也能對衛星穩定跟蹤，獲取高質量衛星信號，保障數據可靠，避免返工重測。

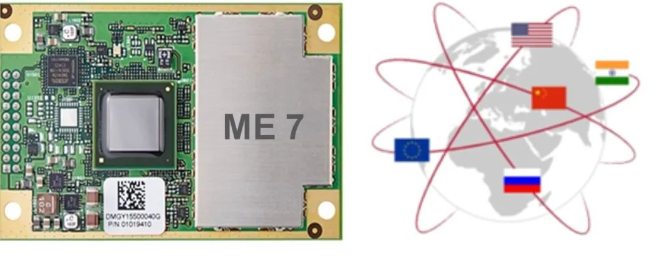

接收機方面，徠卡GR50 GNSS接收機配置全新一代測量主板，全面支持北斗衛星信號，搭載先進的信號跟蹤和干擾抑制測量引擎，有著優于0.5mm的GNSS載波相位測量噪聲，即使在困難環境條件下，依然可以提供穩定可靠的高質量GNSS 觀測數據。
此外，徠卡GR50 GNSS接收機，還采用瑞士軍工設計，防塵防水等級達到IP67，適應高海拔、極低溫作業環境；同時GR50內置可拆卸大容量電池，一塊電池可連續供電20個小時以上，滿足高等級控制網長時間靜態測量要求。

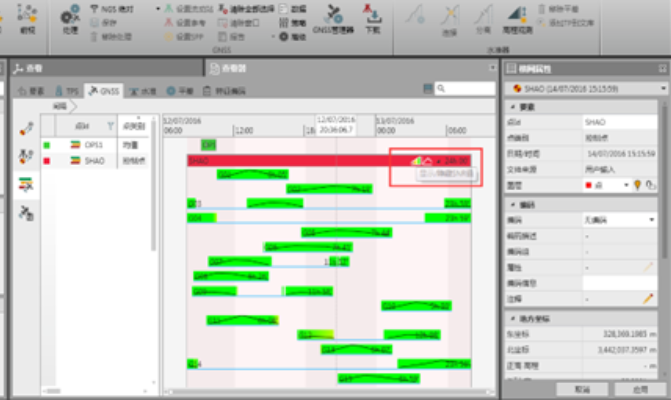

解算軟件方面，徠卡Infinity數據后處理軟件，界面清晰明了，功能簡單易用，不僅支持GPS/GLONASS/北斗/伽利略/QZSS五個星座的數據同時解算，還支持單北斗解算，強大的基線解算能力幫助用戶輕松搞定各種靜態數據解算。
徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線的靜態測量方案致力于高等級、高精度的控制網測量，在惡劣環境作業依舊保持高精度和高可靠性，性能出眾，無懼錘煉，為超長引水隧洞順利貫通保駕護航！
項目成果：
經過多次測試以及實際應用驗證，徠卡測量系統提供的徠卡GR50參考站接收機、徠卡AR20 3D扼流圈天線以及Infinity后處理軟件輕松解決以上難題，順利完成了該隧洞的首級控制網測量，助力隧洞貫通。
更多相關
魔星互聯網功能介紹——五大法寶，何止于測
魔星是?？怂箍导瘓F的全新品牌，已推出MT20i全站儀，MG20i接收機，MT26i全站儀等三種型號儀器，品牌不滿足于僅為用戶提供精準、高速、耐用的測量儀器，更致力于將?？怂箍档臏y量技術與前沿的互聯網技...
山西省第五屆測繪地理信息職業技能競賽閉幕
6月28日至29日，由山西省測繪地理信息局舉辦的第五屆全國測繪地理信息行業職業技能競賽山西選拔賽在太原舉行。山西省測繪地理信息局黨組成員、副局長孔令禮出席開、閉幕式。 本屆競賽分工程測量和地...
一文讀懂我國現代測繪基準體系建設
建設現代測繪基準提升服務保障能力 ——李維森就國家現代測繪基準體系建設與應用答記者問 《全國基礎測繪中長期規劃綱要(2015-2030年)》明確提出了我國基礎測繪發展的主要任務——加...
徠卡BLK360三維激光掃描儀在全屋定制行業的應用
徠卡BLK360三維激光掃描儀在全屋定制行業的應用與價值全屋定制行業的核心在于精準測量、個性化設計和高效生產，而傳統的人工測量方式往往存在誤差大、效率低、數據不直觀等問題。徠卡BLK360三維激光掃描...
單北斗時代即將來臨！
從“單GPS”到“單北斗”，衛星導航行業有了新要求沙場上，三軍列陣接受著最高統帥檢閱，可以做到分毫不差；南海上，世代生活在這里的漁民無論到哪塊海域、哪個島礁都不擔心迷失方向；汶川地震時，突破死亡線趕到...
全站儀常見的問題及解決方法，沒有什么能阻擋測繪的腳步
在使用全站儀的時候，我們偶爾會遇到一些問題。今天我們對全站儀使用中常見的一些問題進行整理并解答，希望對用戶朋友所有幫助。 對邊測量在哪些測量工作中使用？ 答：對邊測量是指儀器放置在任何地點（無...
道路巡檢系統 千尋馳觀介紹
道路智能巡檢系統是千尋推出的輕量型路面自動化檢測方案，本方案是基于北斗高精度定位及計算機視覺技術打造的道路智能巡檢系統。系統支持云端檢測和邊緣實時檢測兩種模式。云端模式采用高算力服務器，對用戶巡檢的影...

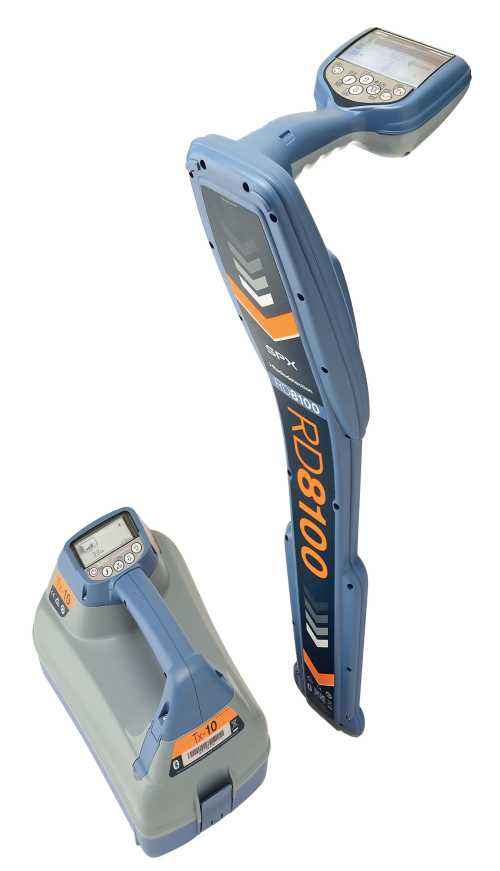

【實用】管線探測儀使用指南
